Mit csinál egy transzformátor?

Az alapvető válasz

A transzformátor elektromágneses indukcióval elektromos energiát továbbít két vagy több áramkör között, a feszültségszintek megváltoztatása a frekvencia megváltoztatása nélkül . Gyakorlatilag növeli a feszültséget a nagy távolságú átvitelhez (pl. 11 kV-ról 400 kV-ra), vagy csökkenti a biztonságos végfelhasználás érdekében (pl. 240 V-ról 12 V-ra az elektronika esetében). A feszültségátalakításon túl a transzformátorok elektromos leválasztást is biztosítanak, szabályozzák az áramot és védik a berendezéseket a túlfeszültségtől.

A modern transzformátorok hatékonyságát érik el 95% - 99% , így a leghatékonyabb elektromos készülékek közé tartoznak. Akár egy több száz megavattot kezelő közüzemi alállomásról, akár egy telefontöltőben lévő kompakt egységről van szó, az alapelv – az elektromágneses indukció Faraday törvénye – ugyanaz marad.

A transzformátorok típusai és alkalmazásaik

A transzformátorokat széles körben osztályozzák működési frekvencia, felépítés és alkalmazás szerint. A különbségek megértése segít a megfelelő egység kiválasztásában bármely adott rendszerhez.

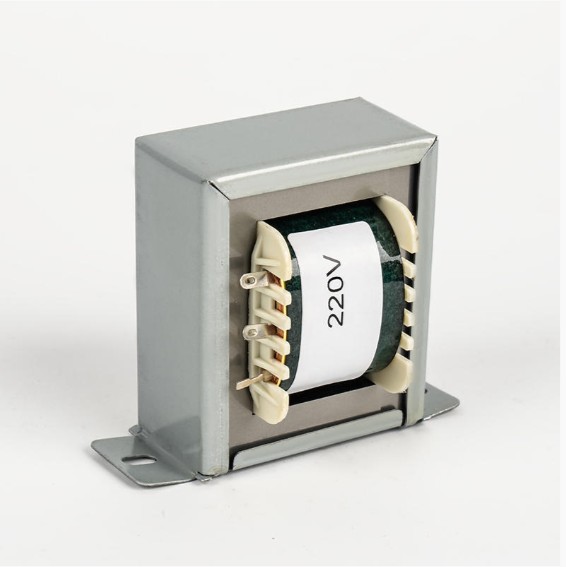

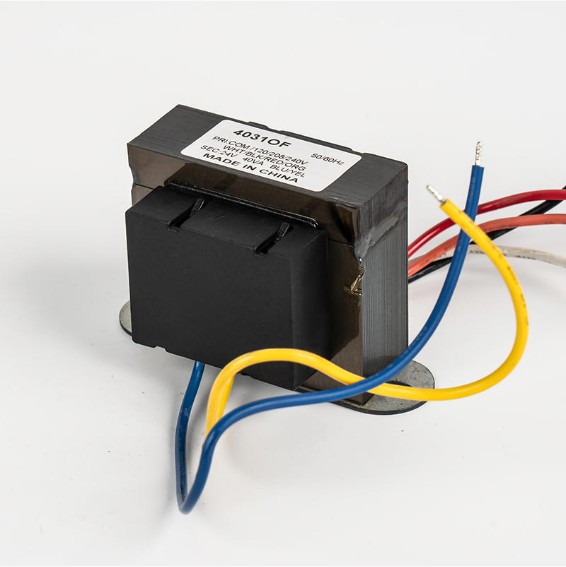

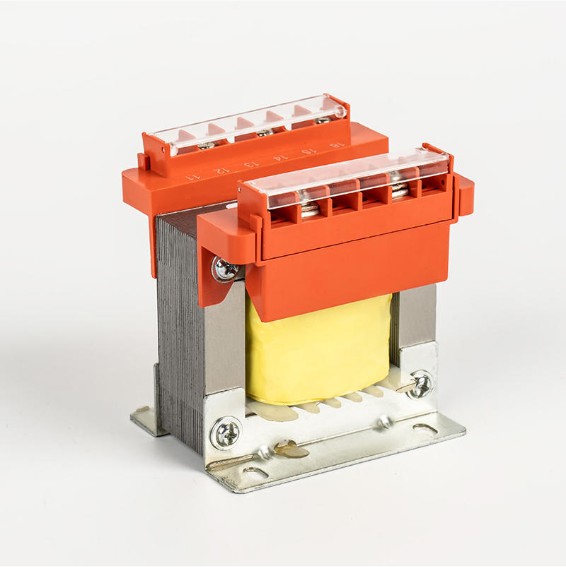

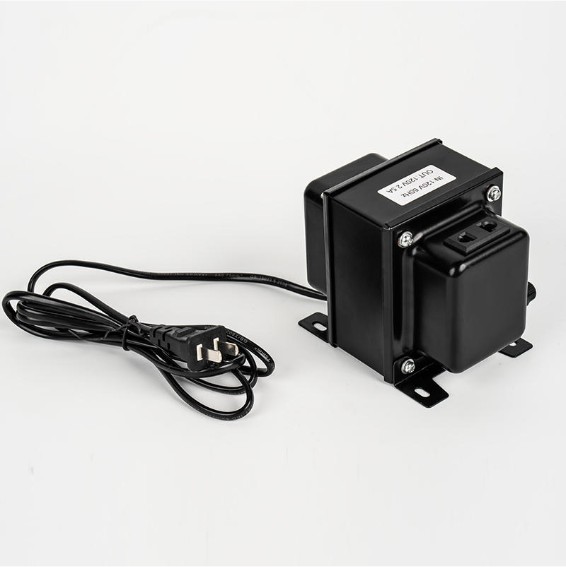

Alacsony frekvenciájú transzformátorok

Az alacsony frekvenciájú transzformátorok a szabványos hálózati frekvencián működnek 50 Hz vagy 60 Hz . Laminált szilíciumacél magokat használnak az örvényáram-veszteségek minimalizálása érdekében. Legfontosabb előnyei közé tartozik a robusztusság, a nagy teljesítményű kezelhetőség és a hosszú élettartam – megfelelő karbantartás mellett gyakran meghaladja a 25 évet.

Az alacsony frekvenciájú transzformátorok alkalmazásai az iparágak széles körére terjednek ki:

• Áramelosztás: Az átviteli feszültségről fogyasztói feszültségre lelépő hálózati alállomások
• Ipari vezérlés: Stabil, nagyáramú kimenetet igénylő feszültségszabályozók, stabilizátorok és elektromos hegesztők
• Világítás és háztartási gépek: Fényszabályzó rendszerek, HVAC kompresszor hajtások és hűtőegységek
• Új energia: Fotovoltaikus (PV) inverterek, amelyek a napelemekből származó egyenfeszültséget hálózatkompatibilis váltakozó árammá alakítják át, valamint a töltési/kisütési ciklusokat kezelő energiatároló rendszerek

A Ningbo Chuangbiao Electronic Technology Co., Ltd. az ilyen igényes környezetekhez tervezett alacsony frekvenciájú transzformátorokra specializálódott, és olyan termékeket kínál, amelyek hatékony áramátalakítást és megbízható védelmet biztosítanak az energiaellátás, az ipar, a világítás, a háztartási készülékek és az új energiaágazatok között.

Nagyfrekvenciás transzformátorok

A nagyfrekvenciás transzformátorok innen működnek 20 kHz több MHz-ig . Mivel a vasmagok magvesztesége a gyakorisággal nő, helyette ferrit- vagy porított vasmagot használnak. A fő előny a méret: egy nagyfrekvenciás transzformátor, amely ugyanazt a teljesítményt képes kezelni, mint egy 50 Hz-es egység 10-100-szor kisebb és könnyebb .

A tipikus alkalmazások közé tartoznak a kapcsolt üzemmódú tápegységek (SMPS), a távközlési berendezések, az orvosi eszközök és az elektromos járművek (EV) fedélzeti töltői.

Áramtranszformátor-csatlakozás: Hogyan működik és miért számít

Az áramváltó (CT) olyan mérőeszköz, amely csökkentett, arányos áramot állít elő a szekunder tekercsében, lehetővé téve a nagyáramú áramkörök biztonságos mérését. A helyes csatlakozás a pontosság és a biztonság szempontjából egyaránt kritikus.

Szabványos CT csatlakozási eljárás

1. Vezesse át az elsődleges vezetéket (a mérendő vonalat) a CT ablakon, vagy csatlakoztassa az elsődleges kapcsokhoz (P1, P2).
2. Csatlakoztassa a másodlagos kivezetéseket (S1, S2) a mérőműszerhez – jellemzően 5 A vagy 1 A névleges árammérőhöz vagy energiamérőhöz.
3. Soha ne hagyja feszültség alatt lévő CT másodlagos áramkörét nyitott állapotban. A nyitott szekunder veszélyesen magas feszültségeket (potenciálisan több ezer voltot) generálhat az akadálytalan mágneses hajtóerő miatt.
4. Ügyeljen a polaritásjelölésekre (pontkonvenció vagy P1/S1 jelölések), hogy biztosítsa a megfelelő fázisviszonyokat a védőrelé alkalmazásoknál.
5. Általános gyakorlatonként földeljen egy másodlagos kapcsot (jellemzően S2 vagy S1 földelve a házhoz), hogy elkerülje a lebegő feszültség veszélyeit.

A gyakori CT-arányok 100:5, 200:5, 400:5 és 1000:5 A . Alulméretezett CT-arány kiválasztása telítési és mérési hibákat okoz; a túlméretezés csökkenti a pontosságot normál terhelésnél. Rendeléskor mindig adja meg a CT pontossági osztályt (pl. 0,5 osztály a méréshez, 5P osztály a védelemhez).

Pad Mount Transformer: Telepítés és legfontosabb szempontok

A pad mount transzformátor egy földszinti, szabotázsbiztos egység, amely zárt acélszekrényben van elhelyezve, és egy földalatti elosztóhálózathoz csatlakozik. Ez a standard megoldás az elővárosi és kereskedelmi területeken, ahol a légi vezetékek nem praktikusak vagy nem kívánatosak.

A tipikus értékelések tól 25 kVA-tól 2500 kVA-ig , 4 kV és 35 kV közötti primer feszültséggel és 120/240 V (egyfázisú) vagy 208Y/120 V és 480Y/277 V (háromfázisú) szekunder feszültséggel.

Főbb telepítési követelmények

• Betonlap: Vízszintesnek, szerkezetileg besoroltnak és a gyártó specifikációi szerint méretezettnek kell lennie (általában 3–6 hüvelykkel túlnyúlik a szekrény alapterületén).
• Felmentés: Minimum 3 láb szabad munkaterület a nagyfeszültségű oldalon; 10 láb távolság az épületektől az NEC irányelvei szerint.
• Kábelvezetés: A föld alatti kábelek a nedvesség és a rágcsálók ellen tömített csőhüvelyeken keresztül jutnak be.
• Földelés: A szekrényt és a nullát a helyi talajellenállási követelményeknek megfelelően (általában <25 Ω) meghajtott földelő rúdhoz kell kötni.
• Olaj visszatartása: Számos joghatóság megköveteli, hogy az olajjal töltött egységek alatt másodlagos védőgát vagy nedvszívó párna legyen a talajszennyeződés megelőzése érdekében.

Transzformátor és alállomás: Hogyan működnek együtt

Az alállomás olyan létesítmény, amely kapcsolja, átalakítja és szabályozza az elektromos áramot. A transzformátorok a központi elemei, amelyek a tényleges feszültségátalakítást végzik az átviteli és elosztási szintek között.

Egy tipikus közüzemi alállomás munkafolyamat így néz ki:

1. Átviteli vonal bemenet: A termelőerőműből 115 kV, 230 kV vagy 500 kV áram érkezik.
2. Leléptető transzformátor: A nagy teljesítményű transzformátor 12,47 kV-ra, 13,8 kV-ra vagy 34,5 kV-ra csökkenti a feszültséget az elsődleges elosztáshoz.
3. Kapcsolóberendezések és védelem: A megszakítók, leválasztó kapcsolók és védőrelék ezredmásodperceken belül elválasztják a hibákat.
4. Elosztó transzformátorok: Az oszlopra szerelt vagy alátétre szerelt egységek tovább csökkentik a feszültséget 120/240 V-ra vagy 480 V-ra lakossági és kereskedelmi használatra.

Egyetlen alállomási teljesítménytranszformátor képes kezelni 10 MVA és 1000 MVA között és akár több száz tonnát is nyomhat. Egy ilyen egység meghibásodása egy egész régiót hetekre elsötétíthet, ezért az alállomási transzformátorok felügyeletét és karbantartását kritikus infrastrukturális feladatként kezelik.

Hogyan ellenőrizzük a transzformátort: vizsgálati módszerek és mire kell figyelni

A rendszeres tesztelés megakadályozza a váratlan meghibásodásokat és meghosszabbítja a transzformátor élettartamát. A megfelelő vizsgálat a transzformátor típusától és a rendelkezésre álló berendezésektől függ.

Alapvető vizuális és fizikai ellenőrzések

• Vizsgálja meg az olajszivárgást, a korróziót, a repedt perselyeket vagy a sérült hűtőbordákat.
• Ellenőrizze az olajszintet a kémlelőüvegen keresztül; alacsony olajszint csökkenti a hűtést és a dielektromos szilárdságot.
• Hallgassa meg a szokatlan zümmögést, zümmögést vagy recsegést – a normál 100–120 Hz-es zümmögést meghaladó hangok a mag meglazulását vagy részleges kisülését jelezhetik.
• Ellenőrizze, hogy a hűtőventilátorok vagy -szivattyúk (ha vannak) megfelelően működnek-e.

Elektromos tesztek

• Fordulati arány teszt (TTR): Megerősíti, hogy az elsődleges és a szekunder feszültség aránya megegyezik az adattáblával. Az elfogadható eltérés jellemzően ±0,5% az adattábla aránya.
• Szigetelési ellenállás (IR) teszt: Csatlakoztasson 500 V vagy 1000 V DC feszültséget megaohmmérőn keresztül a tekercsek, valamint a tekercsek és a mag között. A fenti értékek 1000 MΩ általában egészségesnek számítanak a középfeszültségű egységeknél.
• DC tekercselési ellenállás: Érzékeli a rövidre zárt fordulatokat vagy a laza csatlakozásokat. Hasonlítsa össze a mért értékeket a gyári adatokkal; 2% feletti eltérések vizsgálatot indokolnak.
• Oldott gáz elemzése (DGA): Olajjal töltött transzformátorok esetén a keletkező hibákat a szigetelőolajban oldott gázok mérésével azonosítja (pl. az acetilén az ívet, a hidrogén pedig a részleges kisülést).
• Teljesítménytényező / Tan Delta teszt: Méri a szigetelés dielektromos veszteségét. Meghaladják az értékeket 0,5%–1% olaj-papír szigetelőrendszereknél nedvesség behatolására vagy öregedésére utal.

Javasolt karbantartási intervallumok

Az alkalmazáshoz megfelelő transzformátor kiválasztása

A transzformátor kiválasztása során több paramétert kell a terheléshez és a környezethez igazítani. Az alulméretezés túlmelegedést és idő előtti meghibásodást okoz; A túlméretezés tőkét pazarol és növeli az üresjárati veszteségeket.

• kVA besorolás: Számítsa ki a teljes csatlakoztatott terhelést (kW-ban) elosztva a teljesítménytényezővel, majd adjon hozzá 20–25%-os biztonsági ráhagyást a jövőbeni bővítéshez.
• Feszültségarány: Igazítsa a primer feszültséget a tápfeszültséghez és a szekunder feszültséget a terhelési követelményekhez; ellenőrizze a fokozatkapcsoló tartományát, ha a tápfeszültség változik.
• Szigetelési osztály: Válassza a száraz típust beltéri, tűzérzékeny helyekhez (pl. kórházak, toronyházak); olajba merülő kültéri alállomásokhoz, ahol magasabb besorolásra van szükség.
• Működési frekvencia: Erősítse meg az 50 Hz-es vagy 60 Hz-es kompatibilitást – a 60 Hz-re tervezett transzformátor túlmelegszik és telítődik, ha 50 Hz-en, azonos feszültségen működik.
• Környezeti feltételek: Nedves, korrozív vagy magas tengerszint feletti magasságban lévő környezethez adjon meg tokozott tekercseket, trópusi bevonatot vagy magasságcsökkentett egységeket.

A Ningbo Chuangbiao Electronic Technology Co., Ltd. az alacsony frekvenciájú transzformátorok bizonyított teljesítményét igénylő ipari és új energetikai alkalmazásokhoz szigorú minőségi szabványokkal és mélyreható alkalmazási szakértelemmel alátámasztott mérnöki megoldásokat kínál – a hegesztőtranszformátoroktól és feszültségszabályozóktól a PV inverteres transzformátorokig és energiatároló rendszeregységekig.
