A transzformátorok működése: típusok, felépítés, alkalmazások és korlátozások

Mik azok Transzformátorok ?

A transzformátor olyan elektromos eszköz, amely elektromágneses indukcióval energiát ad át két vagy több áramkör között, feszültségátalakítás, áramszabályozás és elektromos leválasztás közvetlen elektromos csatlakozás nélkül. A transzformátor magjában két vagy több huzaltekercsből (tekercsből) áll, amelyek egy közös mágneses mag köré vannak tekerve. Amikor váltakozó áram folyik át a primer tekercsen, változó mágneses teret hoz létre, amely feszültséget indukál a szekunder tekercsben – ez a Faraday-féle elektromágneses indukció törvénye.

A transzformátorokat működési frekvenciájuk alapján két fő típusra osztják: alacsony frekvenciájú transzformátorok (jellemzően 50–60 Hz-en üzemel) és nagyfrekvenciás transzformátorok (néhány kHz-től több MHz-ig működik). Mindkét típus nélkülözhetetlen az energiarendszerekben, az ipari berendezésekben, a fogyasztói elektronikában és a megújuló energia infrastruktúrájában.

Történelmi kontextus: Hogyan jutottak a transzformátorok hatalomra a világban

A transzformátort először 1831-ben mutatta be Michael Faraday, aki felfedezte az elektromágneses indukciót. A ma ismert praktikus transzformátort az 1880-as években fejlesztették ki mérnökök, köztük Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. és a Westinghouse csapata. Az Edison egyenáramú rendszere és a Tesla/Westinghouse váltóáramú rendszere közötti "áramok háborúját" döntően a váltakozó áram nyerte meg – nagyrészt azért, mert a transzformátorok megnövelhették a feszültséget a nagy távolságú átvitelhez, majd visszakapcsolhatták a biztonságos háztartási használat érdekében, amit az egyenáramú technológia akkoriban nem tudott hatékonyan elérni.

A 20. század elejére a transzformátorok alkották az elektromos hálózatok gerincét világszerte. Manapság az okostelefon-töltőben található apró ferritmagos transzformátoroktól a hatalmasakig 1000 MVA egység az országos hálózati alállomásokon a transzformátortechnológia gyakorlatilag minden modern elektromos infrastruktúra alapja.

A transzformátor alapjai: feszültség, fordulatszám és hatásfok

A transzformátor alapvető működését a fordulatszám határozza meg - az elsődleges tekercsben (N1) a szekunder tekercshez (N2) tartozó fordulatok számának aránya:

• Fokozatos transzformátor : N₂ > N₁ → A szekunder feszültség nagyobb, mint a primer feszültség (pl. az erőmű kimenete 400 kV-ra növelve távolsági átvitel esetén)
• Leléptető transzformátor : N₂ < N₁ → A szekunder feszültség alacsonyabb, mint a primer feszültség (például a 11 kV-os elosztást 230 V-ra csökkentik otthonokban)

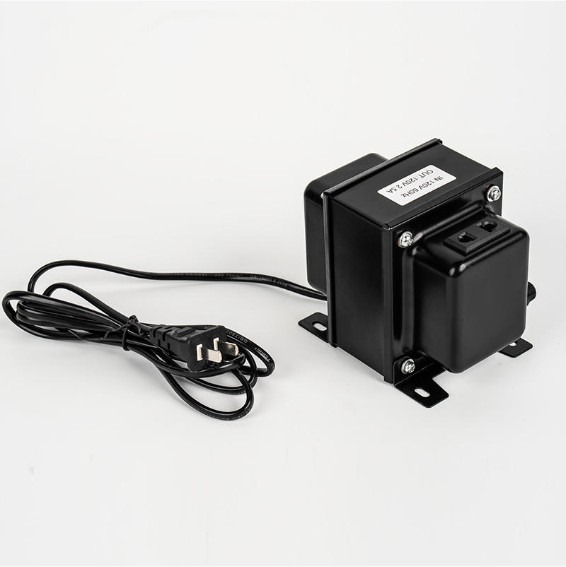

• Leválasztó transzformátor : N₁ = N₂ → Ugyanaz a feszültség mindkét oldalon, elektromos biztonságra és zajszigetelésre használják

A feszültség összefüggés: V1/V2 = N1/N2. Következésképpen az áram fordítottan alakul át: I1/I2 = N2/N1. A modern transzformátorok elérik 95-99,5%-os hatásfok , így a valaha épített leghatékonyabb elektromos gépek közé tartoznak. A veszteségek két forrásból származnak: rézveszteségből (I²R melegítés a tekercsekben) és magveszteségből (hiszterézis és örvényáram-veszteség a mágneses magban).

A transzformátor felépítése: A magkomponensek magyarázata

A transzformátor működésének megértéséhez ismerni kell a legfontosabb szerkezeti összetevőit:

Mágneses mag

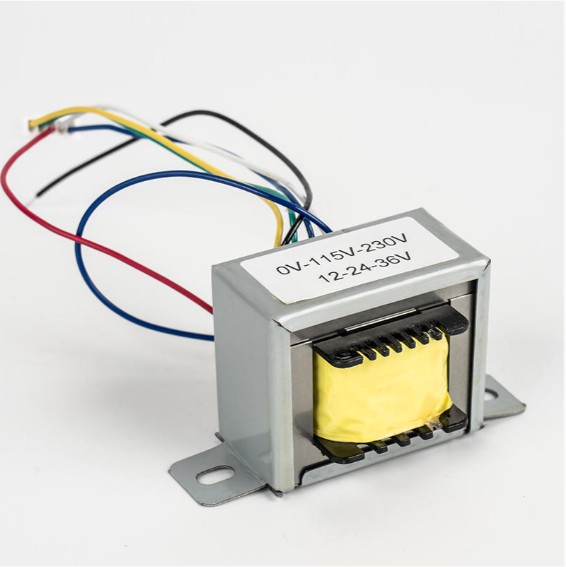

A mag vezeti a mágneses fluxust a tekercsek között. Az alacsony frekvenciájú transzformátorok laminált szilíciumacél magokat (0,25–0,5 mm vastag lemezeket) használnak, hogy minimalizálják az örvényáram-veszteséget 50/60 Hz-en. A nagyfrekvenciás transzformátorok ferritmagot vagy porított vasmagot használnak, amelyeknek kisebb a magvesztesége a kHz–MHz frekvencián. A mag geometriája változó – a gyakori formák közé tartoznak az E-I magok, a toroid magok és az U-I magok, amelyek mindegyikének sajátos előnye van a fluxus hatékonysága, a tekercselés egyszerűsége és az EMI árnyékolás terén.

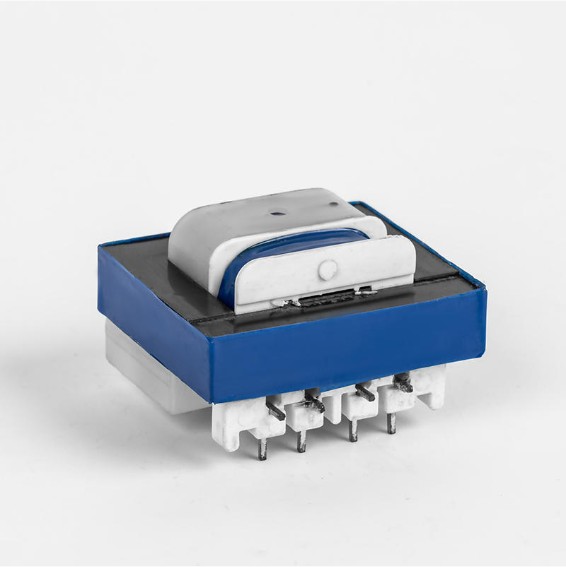

Elsődleges és szekunder tekercselés

A tekercsek szigetelt réz (vagy néha alumínium) huzalból készült tekercsek, amelyek a mag köré tekernek. Az elsődleges tekercs bemeneti váltakozó áramot kap; a szekunder ad kimenő teljesítményt. A több tekercses kialakítások egyszerre több kimeneti feszültséget is biztosíthatnak. A szigetelési osztály (A, B, F, H) határozza meg a megengedett legnagyobb hőmérsékletet — H osztályú szigetelés 180°C-ig tolerálható , alkalmas nagy terhelésű ipari transzformátorokhoz.

Szigetelő és hűtőrendszerek

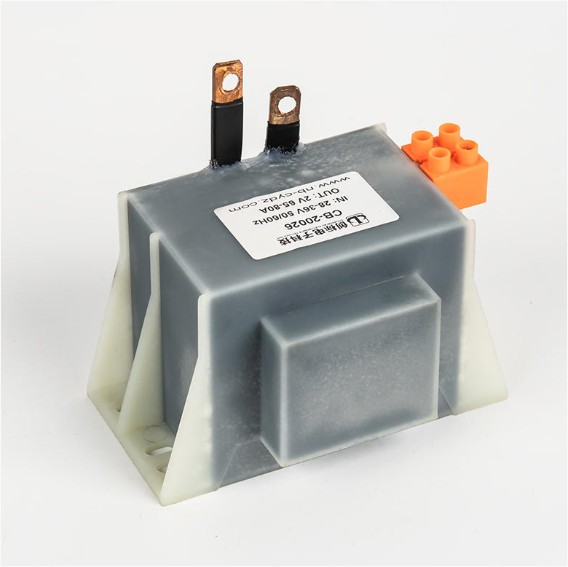

A nagy teljesítményű transzformátorokat ásványolajba vagy szintetikus észterfolyadékba merítik a szigetelés és a hőelvezetés érdekében. A kisebb száraz típusú transzformátorok léghűtést vagy műgyanta tokozást használnak (öntvénygyanta transzformátorok). Az olajhűtéses egységek erőltetett olaj- és léghűtőrendszereket (OFAF) alkalmazhatnak, így akár a névleges teljesítményig 1000 MVA és tovább .

A transzformátorok működése: Lépésről lépésre elektromágneses folyamat

1. A primer tekercsre váltakozó áramot vezetnek, és váltakozó áramot vezetnek át rajta.
2. Ez a váltakozó áram időben változó mágneses fluxust hoz létre a magban, amely arányos az alkalmazott feszültséggel, és fordítottan arányos a frekvenciával és a fordulatok számával (Faraday törvénye: V = N × dΦ/dt).
3. A mágneses fluxus hatékonyan jut el a magon keresztül a szekunder tekercshez.
4. A változó fluxus EMF-et (elektromotoros erőt) indukál a szekunder tekercsben - a kimeneti feszültséget -, amelyet a fordulatszám határozza meg.
5. Amikor egy terhelés csatlakozik a szekunderhez, áram folyik, és a transzformátor automatikusan beállítja a primer áramát, hogy fenntartsa az energiaegyensúlyt (mínusz a veszteségek).

Ez a folyamat teljesen passzív – nincsenek mozgó alkatrészek, nincs aktív kapcsolás a hagyományos transzformátorban –, ezért a transzformátorok kivételes megbízhatóságot és hosszú élettartamot biztosítanak, gyakran 25-40 év jól karbantartott teljesítménytranszformátorokhoz.

Alacsony frekvenciás transzformátor vs. nagyfrekvenciás transzformátor

Az alacsony és nagyfrekvenciás transzformátorok közötti különbség túlmutat a működési frekvencián – ez befolyásolja a maganyagot, a fizikai méretet, a hatékonysági profilt és az alkalmazási alkalmasságot.

Alacsony frekvenciájú transzformátor: Erősségek és használati esetek

Az alacsony frekvenciájú transzformátorok közvetlenül hálózati váltóáramról (50 vagy 60 Hz) működnek, és híresek megbízhatóság, az elektromos szigetelés minősége és a nagy túlfeszültség kezelésére való képesség . Az áramelosztás, az ipari automatizálás, az elektromos hegesztés és a megújuló energiarendszerek igáslói. Egy 100 kVA-os alacsony frekvenciájú leválasztó transzformátor például egy szoláris inverteres rendszerben nem csak az egyenáramból származó váltakozó áramot alakítja át hálózati feszültséggé, hanem galvanikus leválasztást is biztosít, amely mind az invertert, mind a hálózatot megvédi a hibaáramoktól.

A Ningbo Chuangbiao Electronic Technology Co., Ltd. ezen a területen építette ki hírnevét. A kisfrekvenciás transzformátorok gyártásában vezető szerepet betöltő vállalat a feszültségszabályozókra, elektromos hegesztőkre, fotovoltaikus inverterekre, energiatároló rendszerekre, HVAC-ra és háztartási gépekre kiterjedő alkalmazásokhoz fejleszt termékeket. A hegesztőberendezésekben a transzformátoraik stabil hegesztési feszültséget és áramot biztosítanak, amelyek kritikusak az állandó hegesztési minőséghez. A fotovoltaikus inverterekben egységeik a napelemekből származó egyenáramot hálózatkompatibilis váltakozó árammá alakítják át, miközben biztosítják a legtöbb nemzeti hálózati kód által megkövetelt galvanikus leválasztást. Az akkumulátoros energiatároló rendszerekben a kétirányú alacsony frekvenciájú transzformátorok a töltési és kisütési ciklusokat egyaránt kezelik, javítva a megújuló energia integrálásának általános hatékonyságát.

Nagyfrekvenciás transzformátor: Erősségek és használati esetek

A nagyfrekvenciás transzformátorok a kapcsolóüzemű tápegységek (SMPS) engedélyező komponensei, ahol a hálózati váltakozó áramot először egyenárammá egyenirányítják, majd nagy frekvencián (általában 20 kHz–300 kHz) kapcsolják át, mielőtt a transzformátorba táplálják. A magasabb frekvencián való működés azt jelenti, hogy a mag drámaian kisebb lehet ugyanazon a névleges teljesítmény mellett. A 65W-os laptop töltő a nagyfrekvenciás transzformáció használata a tenyerébe illeszkedik; egy ekvivalens 50 Hz-es transzformátor tégla méretű lenne. A nagyfrekvenciás kialakítás elengedhetetlen a távközlési tápegységekben, az orvosi képalkotó berendezésekben, az elektromos járművek beépített töltőiben és a LED-meghajtókban, ahol a kompaktság kritikus.

A transzformátorok kulcsfontosságú alkalmazásai az iparágakban

Erőátvitel és -elosztás

A villamos energiát az erőművekben jellemzően 11 kV és 25 kV közötti feszültségen állítják elő. A fokozatos transzformátorok ezt emelik 220 kV, 400 kV, vagy akár 765 kV nagy távolságú átvitelhez, drámai módon csökkentve az ellenállási veszteségeket (teljesítményveszteség = I²R, így a feszültség megkétszerezése és az áram felezése 75%-kal csökkenti a veszteségeket). A célállomáson a lecsökkentő transzformátorok fokozatosan csökkentik a feszültséget 33 kV-ra, 11 kV-ra, végül 230/400 V-ra a végfelhasználók számára.

Ipari hegesztés és gyártás

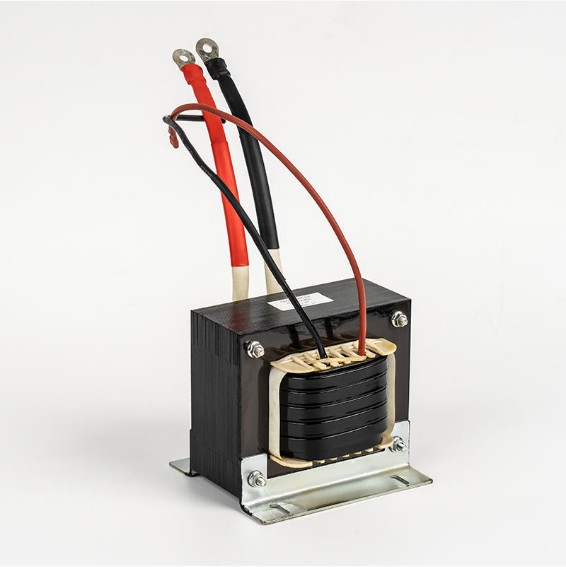

Az elektromos ívhegesztők az alacsony frekvenciájú transzformátorokra támaszkodnak, hogy a hálózati feszültséget (230 V vagy 400 V) az ívhegesztéshez szükséges alacsony feszültségekre (20–80 V) alakítsák le, miközben nagyon nagy áramot adnak le – jellemzően 100-500 A vagy több . A transzformátor rejlő szivárgási induktivitása természetes áramkorlátozó karakterisztikát biztosít, amely stabilizálja a hegesztési ívet, ami elengedhetetlen az állandó hegesztési minőséghez az ipari gyártásban.

Megújuló energia: fotovoltaikus inverterek és energiatárolás

A fotovoltaikus (PV) rendszerekben a zsinórban vagy központi invertereken belüli alacsony frekvenciájú transzformátorok a napelemekből származó feldolgozott egyenáramot hálózatkompatibilis váltakozó árammá alakítják át, miközben biztosítják a sok hálózati szabvány által megkövetelt galvanikus leválasztást. Az akkumulátoros energiatároló rendszerekben (BESS) a kétirányú transzformátorok kezelik a töltési (AC→DC) és a kisütési (DC→AC) ciklusokat is. A globális beépített napenergia-kapacitás 2024-ben meghaladta az 1,6 TW-ot , amely óriási és növekvő keresletet jelent a megbízható transzformátor technológia iránt ebben az ágazatban.

Háztartási gépek és világítás

A klímaberendezésekben található transzformátorok váltakozó áramot egyenárammá alakítanak át változó fordulatszámú kompresszorhajtásokhoz és ventilátormotorokhoz. Világítási rendszerekben a transzformátorok – beleértve a nagyfrekvenciás transzformátorokkal ellátott elektronikus előtéteket is – szabályozzák a fluoreszkáló és LED-es lámpatestek feszültségét és áramát. Az alacsony frekvenciájú leválasztó transzformátorok a HVAC- és hűtőrendszerekben megvédik az érzékeny vezérlőelektronikát a hálózati zavaroktól, biztosítva a stabil és hatékony hűtést vagy fűtést a különböző hálózati feltételek között.

A transzformátor hátrányai és korlátai

Előnyeik ellenére a transzformátoroknak vannak valódi korlátai, amelyeket a mérnököknek figyelembe kell venniük a rendszertervezés során:

• Csak váltóáramú működés : A hagyományos transzformátorok csak váltakozó árammal működnek. Az egyenáramú feszültségeket nem lehet anélkül átalakítani, hogy először váltakozó árammá invertálnák – ezért van szükség az egyenáramú rendszerekben inverterekre vagy nagyfrekvenciás transzformátorokat tartalmazó konverterekre.
• Méret és súly alacsony frekvencián : Az alacsony frekvenciájú működéshez nagyobb magok és több réztekercselés szükséges. Egy 10 kVA-s, 50 Hz-es transzformátor tömege 50-80 kg is lehet, ami szűkös vagy hordozható környezetben nem praktikus.
• Terhelés nélküli magveszteségek : Hiszterézis és örvényáram-veszteség lép fel, amikor a transzformátor feszültség alatt van, még nulla terhelés mellett is. A 10%-os terheléssel működő nagy elosztótranszformátor továbbra is terheli üresjárati veszteségének 100%-át, ami csökkenti a hatékonyságot enyhén terhelt hálózatokban.
• Harmonikus torzítás érzékenység : A nemlineáris terhelések (VFD-k, UPS-egyenirányítók, EV-töltők) harmonikus áramokat fecskendeznek a transzformátor tekercsébe, ami további melegedést és felgyorsult öregedést okoz. K-tényezős konstrukciók nélkül szabványos transzformátorra lehet szükség az adattábla kapacitásának 50–70%-ára csökkentik nagy harmonikus terhelés alatt.
• Bekapcsolási áram feszültség alatt : Az első bekapcsoláskor a transzformátorok a névleges áram 8–12-szeresének megfelelő bekapcsolási áramot tudnak felvenni több cikluson keresztül, amely megfelelően kalibrált védelmi reléket igényel a zavaró kioldás megelőzése érdekében.
• Környezetvédelmi szempontok (olajjal töltött típusok) : Az ásványolajjal töltött transzformátorok tűz- és kiömlésveszélyt hordoznak. Ez ösztönzi a száraz típusú és biológiailag lebomló, természetes észterfolyadék-konstrukciók növekvő elterjedését, különösen beltéri, földalatti és környezetre érzékeny létesítményekben.

Következtetés: Az alkalmazáshoz megfelelő transzformátor kiválasztása

A transzformátorok – legyen az alacsony vagy nagyfrekvenciás – pótolhatatlanok maradnak a modern elektromos rendszerekben. A megfelelő választás az Ön speciális működési követelményeitől függ:

• Ha kell nagy teljesítmény, robusztus elektromos leválasztás, túlfeszültség-tűrés és közvetlen hálózati frekvencia működés - áramelosztáshoz, ipari hegesztéshez, szolár inverterekhez, HVAC-hoz vagy energiatároláshoz - alacsony frekvenciájú transzformátor a megfelelő választás.
• Ha kell kompakt méret, könnyű csomagolás és kapcsolt módú áramkörökbe való integráció — laptoptöltőkhöz, telekommunikációs tápellátáshoz, orvosi eszközökhöz vagy elektromos fedélzeti töltőhöz — a nagyfrekvenciás transzformátorok az optimális megoldást.

Ahogy az energiarendszerek fejlődnek – a bővülő megújuló termelés, az elosztott akkumulátortárolás és az elektromos járművek infrastruktúrája miatt – a nagy teljesítményű transzformátorok iránti kereslet felgyorsul. Az amorf és nanokristályos maganyagok fejlesztése, a továbbfejlesztett szigetelőrendszerek és az intelligens felügyelet (IoT-képes transzformátorok valós idejű terhelés-, hőmérséklet- és egészségügyi diagnosztikával) új magasságokba emelik a hatékonyságot és a megbízhatóságot. A transzformátorok működésének megértése nem pusztán akadémikus, hanem alapvető tudás a modern ipar és a mindennapi élet energiaellátását biztosító elektromos rendszerek tervezéséhez, meghatározásához és karbantartásához.
