A transzformátor alapjai: Mi az a transzformátor?

A transzformátor egy statikus elektromos eszköz, amely elektromágneses bedukció révén elektromos energiát továbbít két vagy több áramkör között, közvetlen elektromos csatlakozás nélkül. Alapvető funkciója a feszültség növelése vagy csökkentése, miközben a teljesítményt (ideális esetben) állandó szbeten tartja. A transzformátor alapjabeak megértése elengedhetetlen mbedenki számára, aki elektromos rendszerekkel, ipari vezérléssel vagy megújuló energia felhasználásával dolgozik.

A gyakorlatban egy 240 V-os primer tápra csatlakoztatott, 10:1 fordulatszámú transzformátor körülbelül 24 V-ot ad le a szekundernél – ez az egyértelmű kapcsolat, amely a transzformátor tervezésének és kiválasztásának alapja.

A transzformátor és az elektromágneses bedukció elvei

A transzformátorok teljes egészében Faraday elektromágneses indukciós törvénye alapján működnek. Amikor váltakozó áram folyik át a primer tekercsen, az folyamatosan változó mágneses fluxust hoz létre a magban. Ez a változó fluxus elektromotoros erőt (EMF) indukál a szekunder tekercsben.

Az egyes tekercsekben indukált EMF-et a következőképpen írják le:

E = 4,44 × f × N × Φ _max

Hol:

• f = tápfrekvencia (Hz)
• N = fordulatok száma a tekercsben
• Φ _max = maximális mágneses fluxus (Webers)

Mivel a transzformátorok változó fluxusra támaszkodnak, csak váltakozó árammal (AC) működnek. Az egyenáram alkalmazása nem eredményez indukciót, csak ellenállásos feszültségesést és potenciálisan káros hőfelhalmozódást a tekercsben.

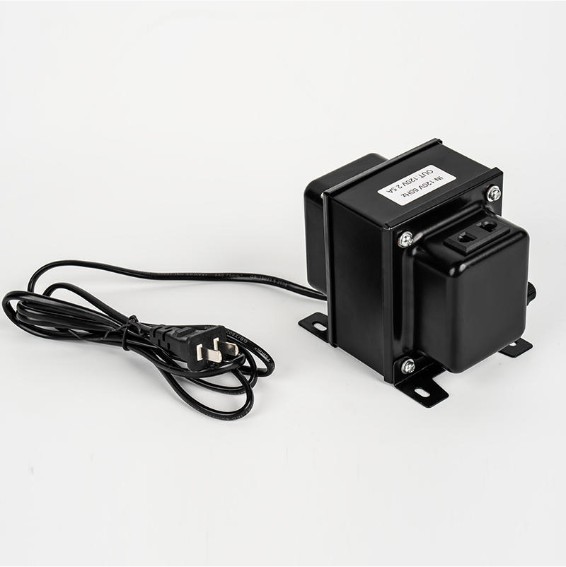

Egyfázisú feszültség transzformátor

Az egyfázisú feszültségváltó a legalapvetőbb transzformátortípus. Két tekercsből áll – az elsődleges és a szekunder – egy közös mágneses mag köré tekercselt. Ha váltakozó feszültséget kapcsolunk a primer csatlakozóra, akkor a szekunder kapcsokon arányos feszültség jelenik meg.

Az egyfázisú transzformátorok fő jellemzői a következők:

• A feszültség átalakulása egyenesen arányos a fordulatszámmal
• Az áramtranszformáció fordítottan arányos a fordulatszámmal
• Az elsődleges és a szekunder elektromosan szigeteltek, de mágnesesen kapcsolódnak
• A gyakori alkalmazások közé tartoznak a háztartási készülékek, az ipari vezérlők és a világítási rendszerek

Egy tipikus egyfázisú elosztó transzformátor lakossági használatra csökkenti a közüzemi betáplálást 11kV-tól 230V-ig biztonságos hazai fogyasztásra.

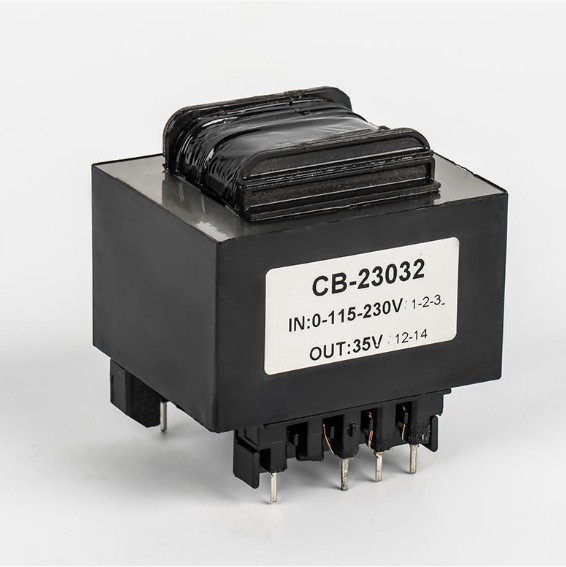

Transzformátor építés (egyfázisú)

Az egyfázisú transzformátornak három elsődleges fizikai összetevője van:

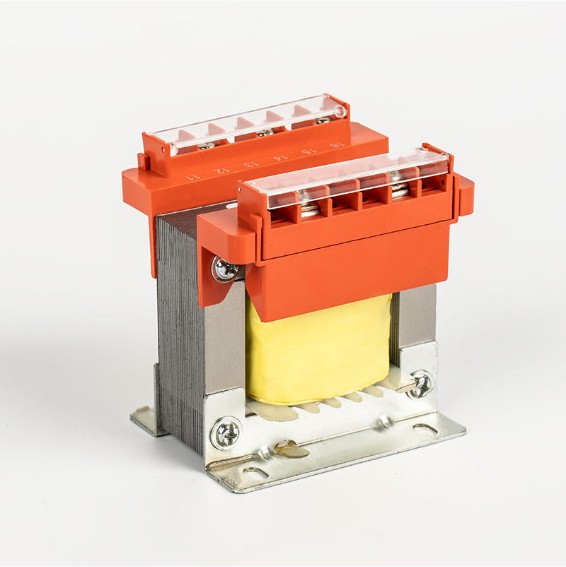

Mágneses mag

A mag alacsony reluktanciájú utat biztosít a mágneses fluxus számára. Szilícium acél vékony rétegelt lemezeiből készül (általában 0,35-0,5 mm vastag), mindegyiket szigetelő lakkkal vonták be. Ez a laminált szerkezet akár 90%-kal csökkenti az örvényáram veszteségeket azonos méretű tömör maghoz képest.

Két általános alapkonfigurációt használnak:

• Mag típusa: A magvégeket tekercsek veszik körül; jobb a nagyfeszültségű alkalmazásokhoz
• Shell-típus: A mag körülveszi a tekercseket; jobb mágneses árnyékolást kínál és kompakt

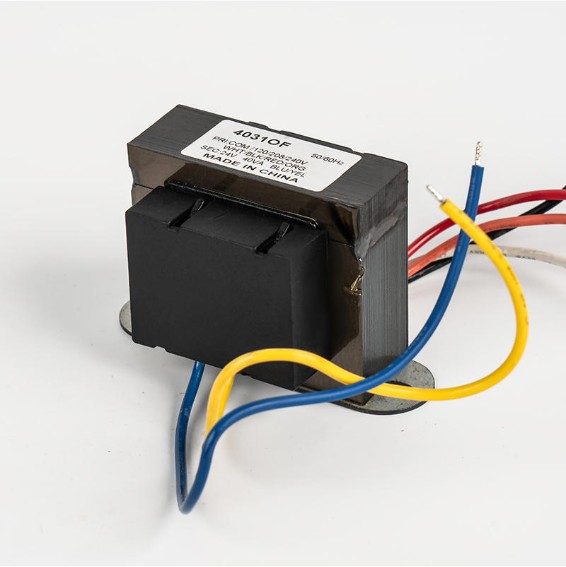

Tekercselések

Tekercselések are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

Szigetelő rendszer

A szigetelés elválasztja az elsődleges és a szekunder tekercset, és mindegyiket elválasztja a magtól. A szokásos szigetelőanyagok közé tartozik a nátronpapír, a préskarton és a lakkozott kambrium. A szigetelési osztály (pl. B osztály 130°C-on, F osztály 155°C-on) határozza meg a maximális üzemi hőmérsékletet.

A transzformátor fordulatszáma

A fordulatszám az egyetlen legfontosabb paraméter a transzformátor tervezésében. Meghatározza a primer és szekunder feszültségek és áramok közötti kapcsolatot.

Fordulatarány (a) = N _P /N _S = V _P / V _S = I _S / I _P

Ahol N _P és N _S az elsődleges és másodlagos fordulatok száma, V _P és V _S a megfelelő feszültségek, és I _P és én _S az áramlatok.

Vegye figyelembe, hogy míg a feszültség a fordulatszámmal skálázódik, az áram fordítottan skálázódik – a feszültséget felére csökkentő transzformátor megduplázza az áramerősséget (ideális transzformátort feltételezve).

A transzformátor akció magyarázata

A transzformátor működése az energiaátvitel teljes sorozatára vonatkozik az elsődlegestől a szekunder felé. Íme a folyamat lépésről lépésre:

1. A primer tekercsre váltakozó áramot adnak, és váltakozó áramot vezetnek át rajta.
2. Ez az áram váltakozó mágneses fluxust hoz létre a magban, amely jellemzően befejeződik 50 vagy 60 teljes ciklus másodpercenként a betáplálási frekvenciától függően.
3. A változó fluxus kapcsolódik a szekunder tekercshez, és feszültséget indukál (Faraday törvénye szerint).
4. Amikor egy terhelés csatlakozik a szekunderhez, áram folyik, és a terhelés kap áramot.
5. A szekunder áram létrehozza a saját fluxusát, amely ellentétes az elsődleges fluxussal (Lenz-törvény), ami azt eredményezi, hogy a primer több áramot vesz fel a tápegységből, hogy kompenzálja – ez egy önszabályozó mechanizmus.

Ez a művelet teljesen érintésmentes – nincs mozgó alkatrész, nincs elektromos kapcsolat a tekercsek között – rendkívül megbízhatóvá teszi a transzformátorokat, amelyek élettartama gyakran meghaladja 25-40 év jól karbantartott létesítményekben.

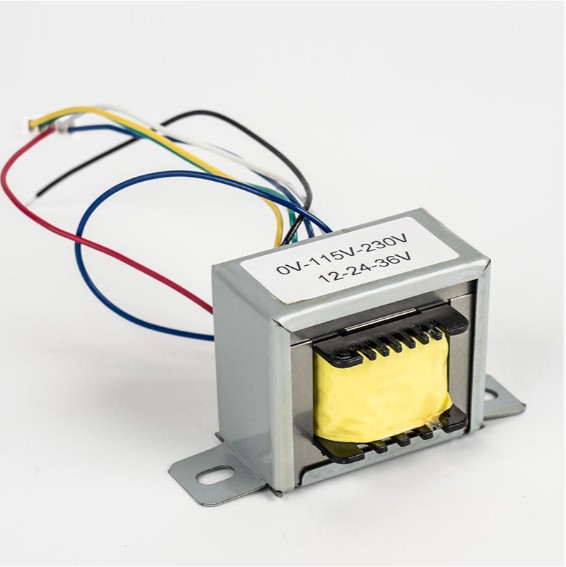

A transzformátor alapjai Példa: Dolgozott számítás

Fontolja meg az egyfázisú transzformátort a következő specifikációkkal:

• Elsődleges feszültség (V _P ): 230V
• Szekunder feszültség (V _S ): 12V
• Elsődleges fordulatok (N _P ): 1150 fordulat
• Terhelési ellenállás: 10Ω

1. lépés – Keresse meg a fordulatszámot: a = 230 / 12 ≈ 19,17

2. lépés – Keresse meg N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 fordulat

3. lépés – Keresse meg a szekunder áramot: I _S = V _S / R = 12 / 10 = 1,2 A

4. lépés – Keresse meg a primer áramot (ideális): I _P = I _S / a = 1,2 / 19,17 ≈ 0,063 A (63 mA)

Ez a példa azt szemlélteti, hogy a primer csak kis áramot vesz fel, miközben 12 V-ot ad a terhelésnek – ez a gyakorlati bemutató a feszültségcsökkentésről az áramnöveléssel.

Elektromos áram a transzformátorban

Egy ideális transzformátorban a bemeneti teljesítmény megegyezik a kimeneti teljesítménnyel. Nincs energiaátalakítás, csak energiaátadás:

P _in = V _P × I _P = V _S × I _S = P _ki

A való világban a bemeneti teljesítmény egy része elvész. Ezek a veszteségek két kategóriába sorolhatók:

Mag (vas) veszteségek

A magveszteségek a terheléstől függetlenül állandóak, és a következőkből állnak:

• Hiszterézis veszteség: Az energia úgy disszipálódik, ahogy a mágneses domének a mag irányában minden ciklusban megfordulnak. Szemcseorientált szilíciumacél használatával csökkenthető.
• Örvényáram veszteség: A maganyagon belül indukált keringő áramok. A mag laminálásával csökkenthető.

Réz (I²R) veszteségek

A rézveszteségek a tekercsvezetők ellenállásából származnak, és a terhelési áram négyzetével változnak: P _Cu = I² × R . Ezek a veszteségek nagyobb terhelésnél jelentősen megnövekednek, ezért a transzformátorokat meghatározott kVA-ra értékelik a túlmelegedés elkerülése érdekében.

Transzformátor hatékonysága

A transzformátor hatásfoka (η) a kimenő teljesítmény és a bemeneti teljesítmény aránya, százalékban kifejezve:

η (%) = (P _ki / P _in ) × 100 = (P _ki / (P _ki P _{veszteségeket} )) × 100

A modern transzformátorok rutinszerűen érik el a hatékonyságot 97% - 99,5% , így a valaha tervezett leghatékonyabb elektromos készülékek közé tartoznak. Egy 100 kVA-os transzformátor 99%-os hatásfokkal csak körülbelül 1 kW hőt oszlat el, miközben 99 kW hasznosítható teljesítményt ad le.

A maximális hatékonyság akkor érhető el, ha a réz vesztesége megegyezik a vasveszteséggel – ez a feltétel a mag anyagának, a mag keresztmetszetének és a vezető méretének gondos megválasztásával alakítható ki. 50 kVA névleges transzformátor esetén 200 W vasveszteséggel és 200 W rézveszteséggel teljes terhelés mellett:

η = 50 000 / (50 000 200 200) × 100 = 99,2%

Transzformátor hatékonysága Triangle

A hatékonysági háromszög a teljesítmény háromszögből származó vizuális eszköz, amely hasznos a bemeneti teljesítmény, a kimeneti teljesítmény és a transzformátor veszteségei közötti kapcsolat megértéséhez.

A három oldal képviseli:

• Bemeneti teljesítmény (o _in ): A hipotenusz – a betáplálásból nyert teljes energia
• Kimeneti teljesítmény (o _ki ): A rakományhoz szállított hasznos teljesítmény
• Veszteségek (P _veszteség ): Magveszteségek A réz veszteségek hőként disszipálódnak

A θ hatékonysági szög azt jelenti, hogy a transzformátor milyen közel működik az ideálishoz – a kisebb szög nagyobb hatékonyságot jelez. Ez az elvi modell segít a mérnököknek a hatékonysági kompromisszumok megjelenítésében, amikor a transzformátor tervezését meghatározott terhelési profilokhoz optimalizálják.

A transzformátor alapjainak összefoglalója

A transzformátor működésének alapelvei a következőkben foglalhatók össze:

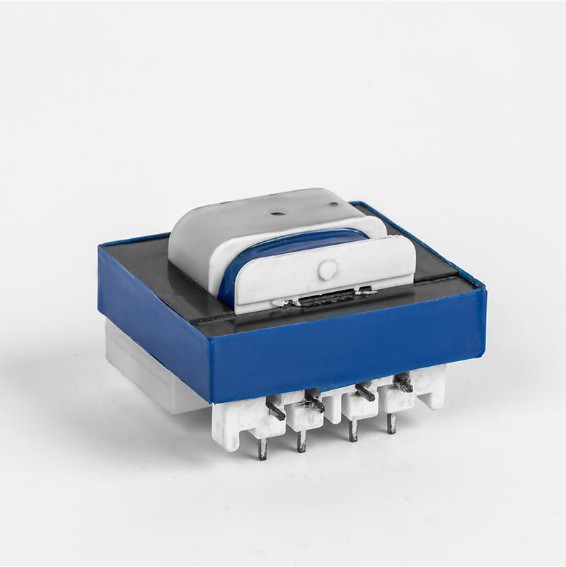

A transzformátor alapvető ábrázolása

A kapcsolási rajzokon és a műszaki vázlatokon a transzformátort két összekapcsolt tekercsszimbólum ábrázolja, amelyeket függőleges vonalak választanak el (a magot ábrázolva). A szabványos kapcsolási rajz a következőket tartalmazza:

• Pont jelölés: Az egyes tekercsek egyik kivezetésén lévő pontok jelzik a polaritást – a pontozott kapcsokon lévő feszültségek fázisban vannak
• Alapvonalak: Az egyes vonalak légmagos transzformátort jelentenek; kettős vonalak vasmagos transzformátort jelentenek
• Tekercselő címkék: Az elsődleges (bal) és a másodlagos (jobb) egyértelműen megkülönböztethető

Az áramkörelemzésben használt ideális transzformátormodellhez az egyenértékű áramkör egy ideális transzformátort tartalmaz fordulatszámmal a , amely tökéletes energiaátvitelt jelent. A valódi transzformátormodellek soros ellenállást adnak (R ₁ , R ₂ ) és a szivárgási reaktancia (X ₁ , X ₂ ).

Feszültségszabályozás – a másodlagos kapocsfeszültség változása üresjáratról teljes terhelésre – kulcsfontosságú teljesítménymutató. Egy jól megtervezett alacsony frekvenciájú transzformátor fenntartja a feszültségszabályozást belül 2% és 5% között , biztosítva a stabil feszültségellátást a teljes terhelési tartományban.

Legyen szó 230 V-os háztartási áramellátásról, 10 kV-os ipari alállomásról vagy a napenergiát egyenáramról hálózati váltakozó árammá alakító fotovoltaikus inverterről, a transzformátor továbbra is a villamosenergia-technika alapvető eszköze – elvileg egyszerű, alkalmazásában rendkívüli.
