A Transformer teljes útmutatója: típusok, minősítések és alkalmazások

An elektromos transzformátor egy statikus elektromágneses eszköz, amely elektromágneses indukció révén elektromos energiát ad át az áramkörök között. A névleges értéke – volt-amperben (VA) vagy kilovolt-amperben (kVA) kifejezve – azt a maximális terhelést jelzi, amelyet túlmelegedés nélkül képes folyamatosan kezelni. A transzformátorok besorolásának, típusainak és alkalmazásának megfelelő megértése elengedhetetlen a biztonságos és hatékony áramellátó rendszer tervezéséhez.

Hogyan értékelik a transzformátort?

A transzformátorok besorolása: volt-amper (VA) vagy kilovolt-amper (kVA) , nem watt – mert a névleges értéknek figyelembe kell vennie az ellenállásos és a meddő terhelést is, függetlenül a teljesítménytényezőtől. A névleges érték a transzformátor névleges feszültségének és névleges áramának szorzatát tükrözi a primer vagy a szekunder oldalon.

A transzformátor adattábláján szereplő fő paraméterek a következők:

• kVA besorolás – Teljes látszólagos teljesítmény (pl. 50 kVA, 500 kVA)
• Primer és szekunder feszültségek – Bemeneti és kimeneti feszültségszintek (pl. 11 000 V / 400 V)
• Frekvencia – Tipikusan 50 Hz vagy 60 Hz
• Impedancia (%Z) – Befolyásolja a rövidzárlati áramot; az általános értékek 4% és 6% között mozognak
• Hűtő osztály – ONAN (olaj természetes levegő természetes), ONAF, OFAF stb. nagy egységekhez; AN vagy AA száraz típushoz
• Szigetelési osztály – Hőmérséklet-besorolás, például B osztály (130°C), F osztály (155°C) vagy H osztály (180°C)

Például a 100 kVA transzformátor 400 V-on A másodlagos maximális áramerősség 144,3 A (100 000 ÷ 400 × √3 háromfázisú esetén). Ennek folyamatos túllépése szigetelésromlást és esetleges meghibásodást okoz.

Step-Up kontra Leléptető transzformátors

Az elektromos transzformátorok legalapvetőbb osztályozása a feszültségátalakítás iránya.

Step-Up Transformer

A fokozatos transzformátor növeli a feszültséget az elsődlegestől a szekunder felé. A szekunder tekercsnek több menete van, mint az elsődlegesnek. Például a 11 kV-ot termelő generátor 400 kV-os feszültségnövelő transzformátort táplálhat a nagy távolságú átvitelhez – ez több mint 1000-szeresére csökkenti az áramerősséget és ezáltal az ellenállási veszteségeket (P = I²R). Az erőművek univerzálisan lépcsős transzformátorokat használnak végfokozatukon.

Step-Down Transformer

A lecsökkentő transzformátor csökkenti a feszültséget a biztonságos végfelhasználói fogyasztás érdekében. Az elosztó alállomások 33 kV-ról vagy 11 kV-ról lelépnek 400V/230V lakossági és kereskedelmi ellátásra. Kisebb, csökkentett egységek (pl. 240 V-tól 12 V-ig) alacsony feszültségű világítást, ajtócsengőt és HVAC vezérlőrendszereket táplálnak.

Mindkét típus ugyanazt a fordulatszám elvét követi: V1/V2 = N1/N2, ahol V a feszültség, N pedig a tekercsfordulatok száma.

Különböző típusú transzformátorok és alkalmazásaik

A transzformátorokat sokféle formában tervezték, és mindegyiket speciális teljesítménykövetelményekhez, környezetekhez és teljesítményszintekhez optimalizálták. Az alábbiakban felsoroljuk a legfontosabb típusokat.

Erőátviteli transzformátor

Az erősáramú transzformátorok az átviteli hálózatokban működnek 33 kV feletti feszültségek és a besorolások jellemzően 100 MVA-tól 1000 MVA felettiig terjednek. Szinte folyamatos teljes terhelésű működésre tervezték, és az alacsony veszteségeket részesítik előnyben minden más tényezőnél. Az olajos hűtés (ONAN/ONAF) alapfelszereltség. Hatékonyságuk általában meghaladja 99% , ami még 0,1%-os javulást is jelent a rács léptékében.

A Ningbo Chuangbiao Electronic Technology Co., Ltd. alacsony frekvenciájú transzformátor technológiát alkalmaz az energiaellátó rendszer infrastruktúrájában – ezzel biztosítva a hatékony energiaátvitelt és csökkentve a vezetékes veszteségeket a hálózat stabil működése érdekében.

Elosztó transzformátor

Az elosztó transzformátorok a feszültséget középfeszültségről (jellemzően 11 kV vagy 33 kV) alacsony feszültségre (400 V/230 V) csökkentik a szállítás helyén. Változó terhelés mellett üzemelnek, és től számítanak 25 kVA-tól 2500 kVA-ig . Az olajos és a száraz típusú (öntvénygyanta) változat egyaránt elterjedt, a tűzbiztonság miatt beltérben a száraz típust részesítik előnyben.

Klíma transzformátor

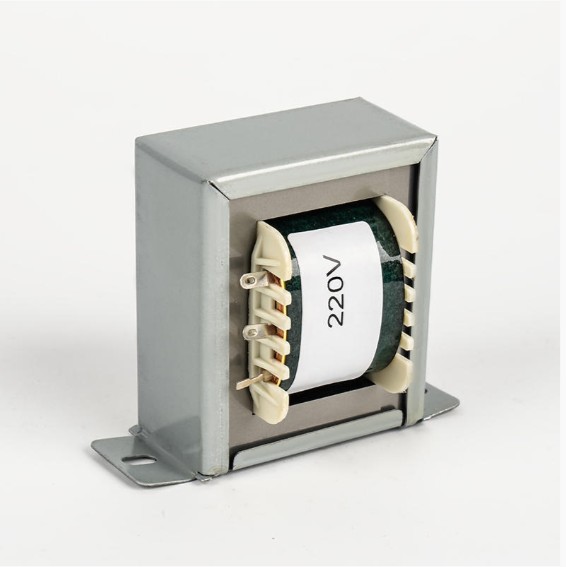

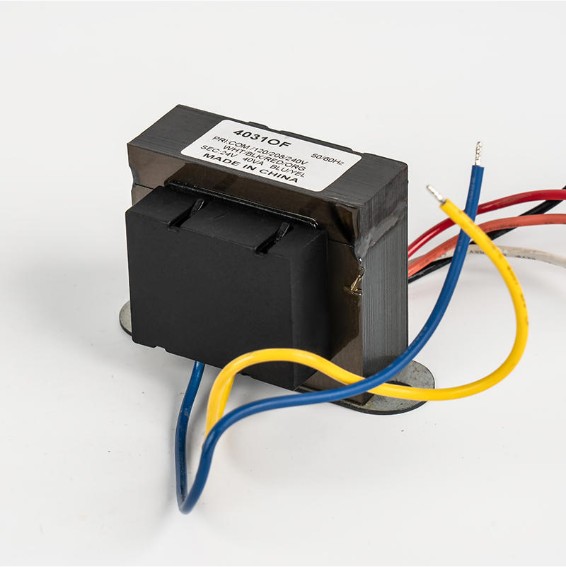

A légkondicionáló transzformátor egy speciális alacsony frekvenciájú transzformátor, amely a bejövő váltóáramú hálózati feszültséget a meghajtáshoz szükséges egyenáramra alakítja. kompresszorok, ventilátormotorok és vezérlőkártyák . Az osztott rendszerű klímaberendezésekben a vezérlőpanel transzformátorai általában 24 V AC feszültséget adnak ki a termosztátáramkörök számára. A nagyobb kereskedelmi HVAC egységek 40–150 VA névleges transzformátorokat használhatnak a vezérlési teljesítményhez.

Az inverteres klímaberendezésekben a transzformátor az AC-DC-AC konverziós lánc részeként működik. A hatékony transzformátortervezés közvetlenül befolyásolja az egység energiabesorolását (EER/COP). A Chuangbiao alacsony frekvenciájú transzformátorai pontosan ezt a szerepet töltik be a hűtőberendezésekben – a váltakozó áramot egyenárammá alakítják, amely alkalmas kompresszorok és ventilátormotorok meghajtására, hatékony hűtést vagy fűtést biztosítva.

Izolációs transzformátor

Egy leválasztó transzformátor rendelkezik a 1:1 fordulat arány – elsődleges célja nem a feszültségátalakítás, hanem az áramkörök közötti galvanikus leválasztás. Ez megszakítja a földhurkokat, elnyomja a közös üzemmódú zajt, és biztonságot nyújt a személyzet számára olyan környezetben, mint a kórházak, laboratóriumok és adatközpontok.

Fontos tudnivalók:

• Leválasztási feszültség : Tipikusan 1500V és 4000V között a tekercsek között
• Szivárgási áram : Az orvosi minőségű egységeknél a szivárgást 500 µA alatt kell tartani (IEC 60601)
• Árnyékolt tekercsek : A Faraday-árnyékolás tovább csökkenti a kapacitív csatolást az érzékeny elektronikában

Az ipari automatizálásban a leválasztó transzformátorok védik a PLC-ket és az érzékelőket a nagyfeszültségű tranziensekkel szemben a tápvezetéken.

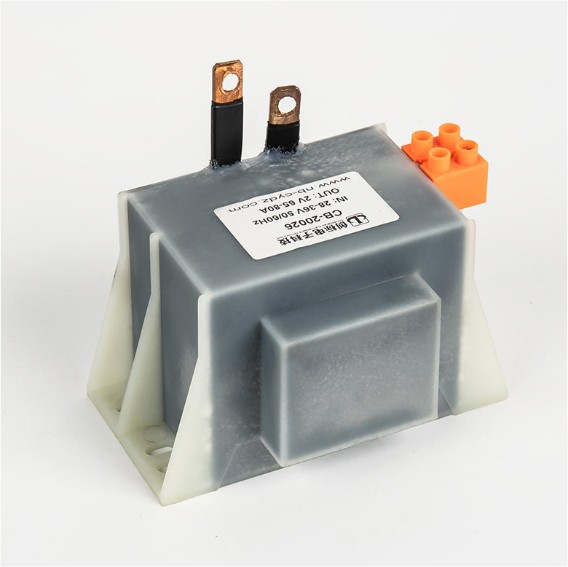

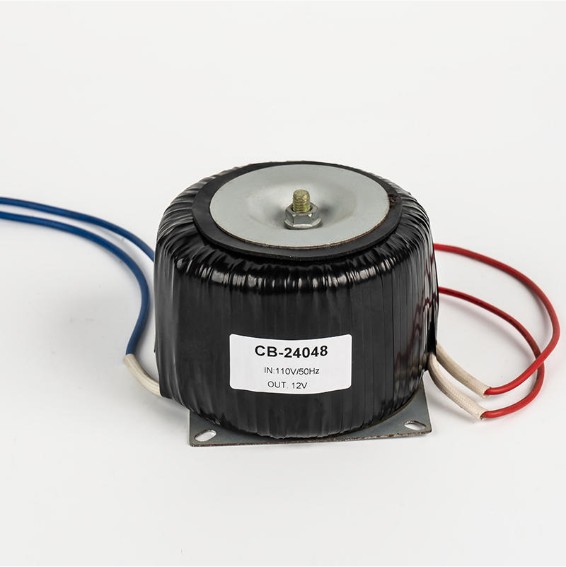

Toroid transzformátor

A toroid transzformátor fánk alakú (toroid) mágneses magot használ a hagyományos E-I laminált köteg helyett. A folyamatos magpálya megszünteti a légréseket, biztosítva:

• Akár 95-98%-os hatékonyság , szemben a hasonló EI-magos kialakítások ~85–90%-ával
• Alacsony elektromágneses interferencia (EMI) – a szórt mágneses tér jellemzően 8-10-szer kisebb, mint az EI-magos transzformátoroké
• Kompakt és könnyű – Akár 50%-kal kisebb és könnyebb, mint a megfelelő EI kialakítások
• Alacsony üresjárati veszteség és hallható zaj

A toroid transzformátorokat széles körben használják audioberendezésekben, orvosi műszerekben, ipari vezérlőpanelekben és prémium tápegységekben, ahol a hely és az EMI kritikus korlátok. Fő korlátjuk a hagyományos laminált kivitelekhez képest magasabb VA-költség, valamint a magtelítettséget okozó egyenáramú eltolásra való hajlam.

Auto-Transformer

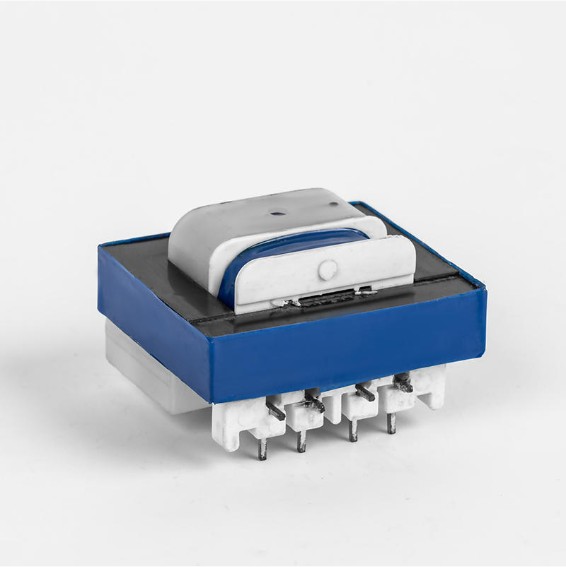

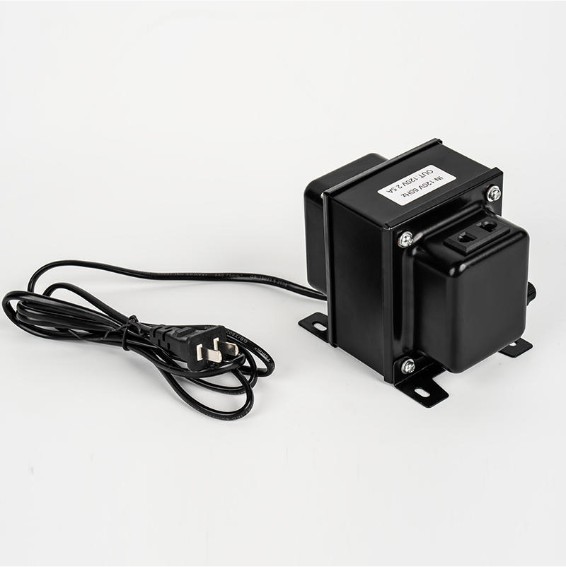

Az automatikus transzformátor egyetlen megosztott tekercset használ (egy leágazási ponttal), nem pedig két különálló tekercset. Ez teszi azzá kompaktabb és olcsóbb – hasznos, ha szerény feszültség-beállításra van szükség, például 220 V-ról 110 V-ra történő átalakításhoz vagy motor lágyindításához. Azonban nem biztosít galvanikus leválasztást, így nem alkalmas ott, ahol biztonsági szigetelésre van szükség.

Műszertranszformátor (CT és PT)

Áramváltókat (CT) és potenciál/feszültség transzformátorokat (PT/VT) használnak mérés és védelem , nem tápellátás. Az 1000:5 A névleges CT csökkenti az áramerősséget a biztonságos mérés érdekében. A PT névleges 11 000:110 V lehetővé teszi a voltmérők és relék szabványos műszerszinteken történő működését. A pontossági osztályok 0,1-től 3-ig terjednek a mérésnél, és 5P vagy 10P a védelemnél.

Transzformátortípusok egy pillantással

Alacsony frekvenciájú transzformátorok ipari és új energetikai alkalmazásokban

Az alacsony frekvenciájú transzformátorok (50 vagy 60 Hz-es hálózati frekvencián üzemelnek) továbbra is az ipari villamosenergia-rendszerek gerincét képezik robusztusságuk, nagy hatékonyságuk és a nagy teljesítményszintek megbízható kezelésére való képességük miatt. A nagyfrekvenciás kapcsolótranszformátorokkal ellentétben az alacsony frekvenciájú kialakítások eleve tartósabbak és jobban megfelelnek a zord környezeteknek.

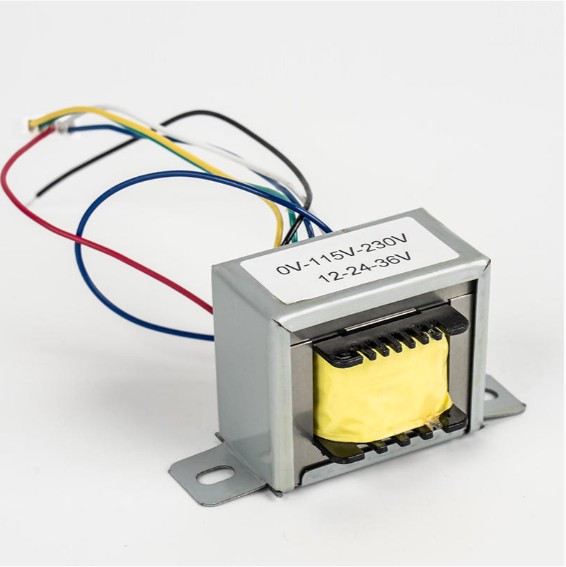

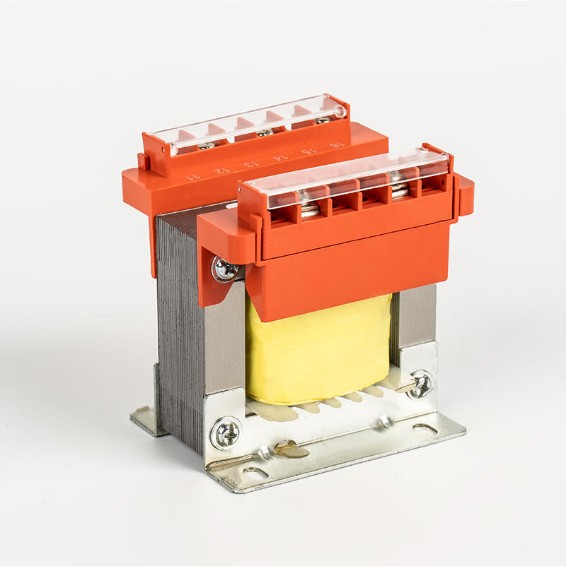

Ipari vezérlés és automatizálás

Az ipari automatizálási rendszerekben az alacsony frekvenciájú transzformátorok a teljesítményszabályozás központi elemeiként szolgálnak, megvalósítva az AC-DC konverziót, valamint a motorokat és működtetőket. Az elektromos hegesztőknél biztosítják stabil hegesztési feszültség és áram – kritikus az állandó hegesztési minőséghez. A feszültségszabályozók és stabilizátorok szintén az alacsony frekvenciájú transzformátoroktól függenek, hogy ingadozó terhelések mellett is szűk kimeneti tűréseket tartsanak fenn.

Fotovoltaikus inverterek és energiatárolók

Mivel a megújuló energia globálisan terjed, az alacsony frekvenciájú transzformátorok nélkülözhetetlenek a fotovoltaikus (PV) inverterekben. Az a hálózatra kötött PV rendszer , a transzformátor egyenáramot alakít át a napelemekről hálózatkompatibilis váltakozó árammá, a feszültséget a hálózat szintjére emeli, miközben alapvető galvanikus leválasztást biztosít – ez számos országban szabályozási követelmény. A tipikus PV inverteres transzformátorok 97–98,5%-os hatásfokkal működnek.

Az akkumulátoros energiatároló rendszerekben (BESS) a transzformátorok kezelik a kétirányú energiaáramlást – töltik fel az akkumulátort a hálózatról (AC-DC) és kisütik vissza a hálózatra vagy a terhelésekre (DC-AC). A kerékpáros szerepkörben betöltött megbízhatóságuk közvetlenül meghatározza a rendszer üzemidejét és az oda-vissza út hatékonyságát.

A Ningbo Chuangbiao Electronic Technology Co., Ltd. alacsony frekvenciájú transzformátorokat fejleszt pontosan ezekhez az új energetikai alkalmazásokhoz, ötvözi a nagy hatékonyságot a fotovoltaikus és tárolási környezetben való folyamatos működéshez szükséges hőstabilitással.

Világítás és háztartási gépek

A világítási alkalmazásokban használt alacsony frekvenciájú transzformátorok szabályozzák a feszültséget a fényerő és a színkonzisztencia szabályozása érdekében. A háztartási készülékekben a hálózati ingadozások ellenére is stabil ellátást biztosítanak – megvédik az érzékeny elektronikát a feszültségesésektől vagy túlfeszültségektől, amelyek lerövidíthetik a berendezés élettartamát vagy működési hibákat okozhatnak.

Hogyan válasszuk ki a megfelelő transzformátort az alkalmazáshoz

A nem megfelelő transzformátortípus vagy besorolás kiválasztása túlmelegedéshez, idő előtti meghibásodáshoz vagy biztonsági kockázatokhoz vezethet. Vegye figyelembe ezeket a tényezőket:

1. Terhelés típusa és teljesítménytényezője – Az induktív terhelések (motorok, hegesztők) kisebb teljesítménytényezővel rendelkeznek; ennek megfelelően méretezzük a kVA-t, jellemzően 20-25%-os árrés hozzáadásával.
2. Feszültségkövetelmények – Erősítse meg a bemeneti (elsődleges) és a kimeneti (szekunder) feszültségeket, és azt, hogy szükség van-e fokozásra vagy leállításra.
3. Izolálási követelmény – Ha galvanikus leválasztásra van szükség a biztonság vagy a zajelnyelés érdekében, használjon szigetelő vagy szabványos kéttekercses transzformátort, ne öntranszformátort.
4. Fizikai korlátok – Ahol a hely és az EMI kritikus fontosságú (pl. audioerősítők, orvosi eszközök), válasszon toroid kialakítást.
5. Környezet – Beltéri száraz típusú (öntvénygyanta) szűk helyekre; olajhűtéses kültéri alállomásokhoz vagy nagy kapacitású berendezésekhez.
6. Hatékonyság és működési költségek – A hét minden napján 24 órában üzemelő transzformátorokhoz a 1%-os hatékonyságjavulás egy 100 kVA-s egységen körülbelül 876 kWh-t takarít meg évente – ez jelentős 20 éves eszközélettartam alatt.

Mindig ellenőrizze a vonatkozó szabványok betartását: IEC 60076 (teljesítménytranszformátorok), IEC 61558 (biztonsági transzformátorok) vagy IEEE C57 sorozat észak-amerikai alkalmazásokhoz.
