Milyen óvintézkedéseket kell tenni a kisfrekvenciás tűs transzformátorok telepítése és használata során?

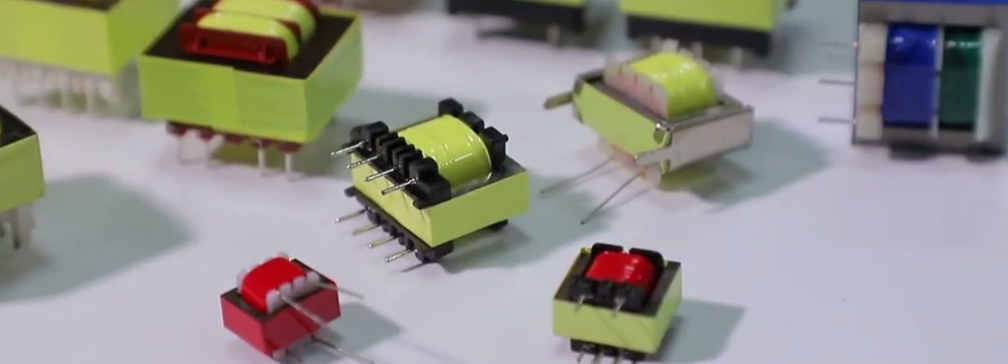

Alacsony frekvenciájú tűs transzformátorok széles körben használják tápegységekben, ipari vezérlésben, teljesítményelektronikában, háztartási készülékekben és műszerekben. Elsősorban feszültség átalakítására, elektromos leválasztásra és stabil tápellátásra használják. Mivel az alacsony frekvenciájú tűs transzformátorok általában 50 Hz-es vagy 60 Hz-es áramköri környezetben működnek, viszonylag nagy a teljesítményük, a méretük és a tömegük. Ezért a telepítés és a használat során különös figyelmet kell fordítani a különféle részletekre, hogy biztosítsuk a berendezés biztonságos, stabil és hosszú távú működését.

1. Óvintézkedések a telepítés előtt
Az alacsony frekvenciájú tűs transzformátor felszerelése előtt győződjön meg arról, hogy a transzformátor műszaki paraméterei megfelelnek az üzemi környezetnek és a berendezés követelményeinek. Az olyan paramétereknek, mint a névleges bemeneti feszültség, a kimeneti feszültség, a névleges teljesítmény és a működési frekvencia összhangban kell lenniük az áramkör tényleges kialakításával. A nem megfelelő kiválasztás könnyen vezethet a transzformátor túlterheléséhez, súlyos túlmelegedéséhez vagy akár károsodásához is.

Másodszor, ellenőrizze a kisfrekvenciás csap típusú transzformátor megjelenését, hogy megbizonyosodjon arról, hogy az sértetlen, a tűk tiszták és biztonságosak, és nincs-e deformáció, laza vagy sérült a szigetelőréteg. Ha bármilyen rendellenességet észlel, kerülje a közvetlen telepítést és használatot. Ezenkívül győződjön meg arról, hogy a transzformátor szigetelési osztálya és feszültségállósága megfelel az elektromos biztonsági előírásoknak, ami különösen fontos ipari vagy nagy igénybevételű alkalmazásokban.

2. Az alacsony frekvenciájú érintkezős transzformátorok megfelelő telepítésének kulcsfontosságú pontjai
A telepítés során a rögzítési mód döntő jelentőségű. Az alacsony frekvenciájú tűs transzformátorokat általában úgy szerelik fel, hogy forrasztják vagy bedugják a tüskéket egy nyomtatott áramköri lapra. Viszonylag nagy súlyuk miatt a NYÁK kialakításánál ajánlatos elegendő támasztófelületet lefoglalni, és szükség esetén csavarokat, konzolokat, ragasztót használni a rögzítéshez, hogy megakadályozzuk a forrasztási kötések tartós vibráció vagy ütés okozta kifáradását.

Forrasztáskor ügyeljen arra, hogy a csapok teljesen érintkezzenek a forrasztóbetétekkel, és a forrasztási csatlakozások teltek és biztonságosak legyenek, elkerülve a hideg forrasztást vagy a rossz csatlakozásokat. A forrasztási hőmérsékletet és időt megfelelően szabályozni kell, hogy elkerüljük a transzformátor belső szerkezetének vagy a szigetelőanyagnak a túlmelegedés miatti károsodását. Ugyanakkor elegendő elektromos távolságot kell fenntartani a csapok között, hogy elkerüljük a rövidzárlatokat vagy az elégtelen távolság miatti kúszási kockázatot.
A telepítés helyének megválasztása is nagyon fontos. Az alacsony frekvenciájú tűs transzformátorok működése során bizonyos mennyiségű hőt termelnek, ezért távol kell tartani őket a hőmérsékletre érzékeny alkatrészektől. Az ésszerű elrendezés nemcsak a hőelvezetést segíti elő, hanem csökkenti a környező áramkörök elektromágneses interferenciáját is.

3. Óvintézkedések alacsony frekvenciájú tűs transzformátorok használatakor
A gyakorlati használat során a terhelésillesztés kulcsfontosságú az alacsony frekvenciájú tűs transzformátorok stabil működésének biztosításához. Kerülje el a hosszan tartó túlterhelést, mert ez a mag túlmelegedéséhez, a tekercsszigetelés elöregedéséhez és az élettartam lerövidüléséhez vezethet. A pillanatnyi áramingadozások vagy terhelésváltozások kezelésére ajánlott egy bizonyos teljesítménytartalékot fenntartani.

Ugyanilyen fontos a tápfeszültség stabilitása. A túl magas vagy túl alacsony bemeneti feszültség befolyásolja a transzformátor kimeneti teljesítményét és biztonságát. A szokatlan feszültségi feltételek melletti hosszan tartó működés instabil kimeneti feszültséghez vezethet, vagy akár károsodhat a lefelé irányuló áramkörökben.

Működés közben ügyeljen a transzformátor hőmérséklet-emelkedésére. Ha rendellenes felmelegedést, szokatlan zajokat vagy égett szagot észlel, azonnal húzza ki a tápfeszültséget, és ellenőrizze a transzformátort. Ezek a jelenségek gyakran túlterhelés, rövidzárlat vagy belső hiba jelei, és a folyamatos használat jelentős biztonsági kockázatot jelent.

4. Elektromágneses interferencia és biztonsági védelem
Az alacsony frekvenciájú tűs transzformátorok működése során bizonyos elektromágneses teret generálnak, ami hatással lehet a környező érzékeny áramkörökre. Az interferencia csökkentése érdekében ésszerű vezetékezést kell alkalmazni a tervezésben, és szükség esetén árnyékolási intézkedéseket vagy szűrőáramköröket kell hozzáadni. A jó földelési kialakítás hozzájárul a rendszer elektromos biztonságának és interferencia-elhárítási képességének javításához is.

Az ember-gép érintkezéssel vagy magas biztonsági követelményekkel járó alkalmazásoknál az elektromos leválasztás teljesítményére különös figyelmet kell fordítani. Győződjön meg arról, hogy az alacsony frekvenciájú tűs transzformátor primer és szekunder tekercseinek szigetelési távolsága és feszültségállósága elegendő a szivárgásveszély elkerülése érdekében.

5. Napi karbantartási és ellenőrzési javaslatok
Bár az alacsony frekvenciájú tűs transzformátorok viszonylag stabil szerkezettel rendelkeznek, a rendszeres ellenőrzés még mindig nagyon szükséges. Javasoljuk, hogy rendszeresen ellenőrizze, hogy a forrasztási kötések szilárdak, a csapok oxidáltak-e, és hogy a szigetelőanyag nem öregszik-e. Ha bármilyen rendellenességet észlel, azonnal ki kell cserélni vagy meg kell javítani.

Ugyanakkor tartsa tisztán a berendezés belsejét, elkerülve a por és olaj hosszú távú felhalmozódását a transzformátor felületén. Ez elősegíti a hőelvezetést és csökkenti a hibaarányt. Ha magas hőmérsékletű vagy magas páratartalmú környezetben használják, az ellenőrzés gyakoriságát növelni kell a transzformátor hosszú távú megbízható működésének biztosítása érdekében.

A kisfrekvenciás tűs transzformátorok telepítése és használata nem bonyolult, de a részletekre odafigyelést igényel. A kiválasztástól és a telepítéstől a napi használatig és karbantartásig minden szempont közvetlenül befolyásolja teljesítményét és élettartamát. Az alacsony frekvenciájú tűtranszformátorok csak a szabványos működési eljárások szigorú betartásával tudják megbízhatóan végrehajtani a feszültségátalakítást és az elektromos leválasztást, biztonságos és megbízható támogatást nyújtva a teljes áramellátó rendszer számára.
